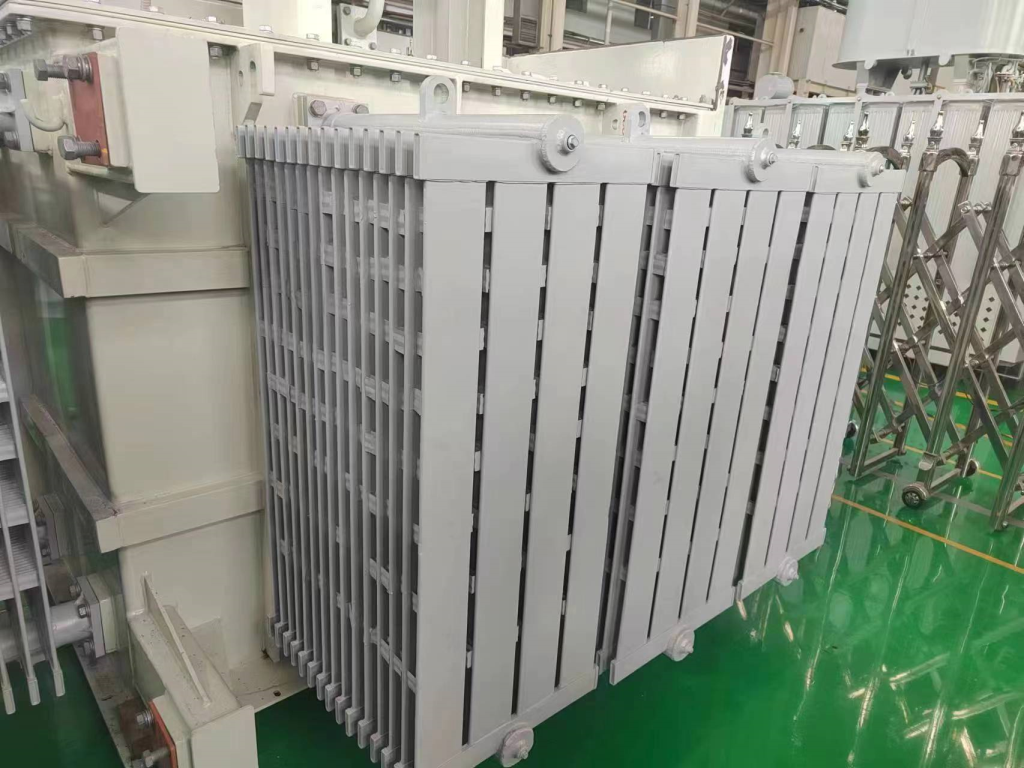

铁片散

铁片散（钢制片式散热器）是油浸式变压器核心冷却部件，执行JB/T 5347标准。采用SPCC冷轧钢板滚压多点缝焊成型，表面经热浸镀锌或重防腐涂层处理。分为固定式（PG）、可拆式（PC）及鹅颈式，适配ONAN/ONAF冷却方式。相较铝制产品，其机械强度高、抗冲击、成本低，且油道宽不易积泥，维护便捷。广泛应用于10-110kV配变电及内陆变电站，是兼顾经济性与耐久性的经典散热方案

铝片散

CAB铝片散采用3003铝合金扁管与箔翅装配，喷Nocolok无蚀钎剂，经氮气保护隧道炉（露点≤-40℃，605615℃）一次性钎焊成型，翅片-管壁-集腔冶金一体。油走铝管腔内，风走外翅，适配箱变/牵引变OFAF模块。相较真空钎焊成本低、节拍快；相较MIG气保焊无熔焊变形、无气孔。焊后水洗控钎剂残留≤20mg/，100%氦检。轻量化、不堵油泥、可整芯换，是35kV箱变及轨交牵引变的高效铝散热方

变压器油箱

变压器油箱是油浸式变压器的核心承压容器，主要承载绝缘油与器身，兼具散热、密封及机械防护功能。按结构分为箱式（小型配变）与钟罩式（大中型主变），便于器身检修。材质多采用Q235B/Q345R钢板数控切割、自动焊接成型，焊缝100%探伤。表面经抛丸除锈、三防漆或热喷锌处理，耐腐蚀性强。关键接口含法兰、阀门、放油阀及升高座，适配波纹油箱（全密封）或片式散热器外接方案，满足GB/T 6451及IEC 60
