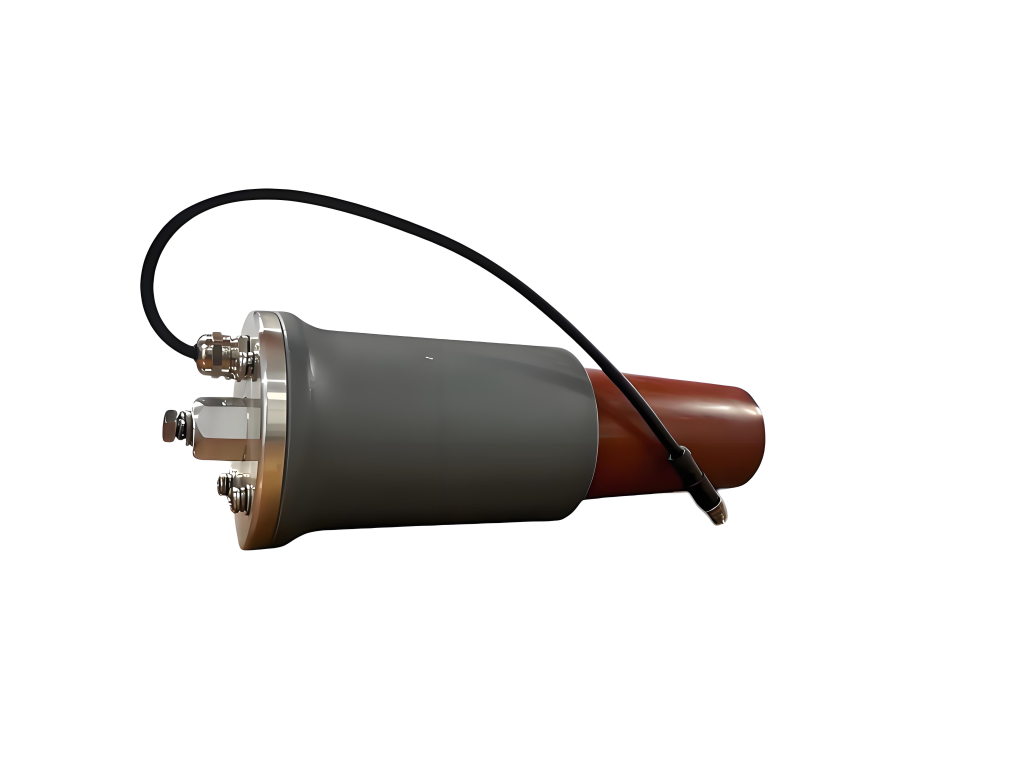

INTELLIGENT PLUG ELECTRONIC VOLTAGE SENSOR 10KV 13.8KV 24KV 35KV

New Products / New Technology

Electrical Parameters:
1.rated voltage:10KV
2.withstand voltage:42KV（2min);
3.impulse voltage: 75KV (15 times each in positive and negative directions)
4.partial discharge≦10PC（14.5KV）
5.phase voltage ratio：10kv/√3:3.25v/√3
6.zero sequence voltage ratio：10kv/√3:6.5v/3
7.phase voltage measurement accuracy: 0.5S
8.zero sequence voltage accuracy: 1/3P
9.load resistance: 10MΩ
10.application environment: use in air
11.applicable temperature:-40℃~+70℃
12.insulation: epoxy resin encapsulation
13.fire protection grade: IP67
14.applicable standard：GB/T 20840.7 (GB/T 20840.6)/IEC 60044-7 (IEC 61869-6)

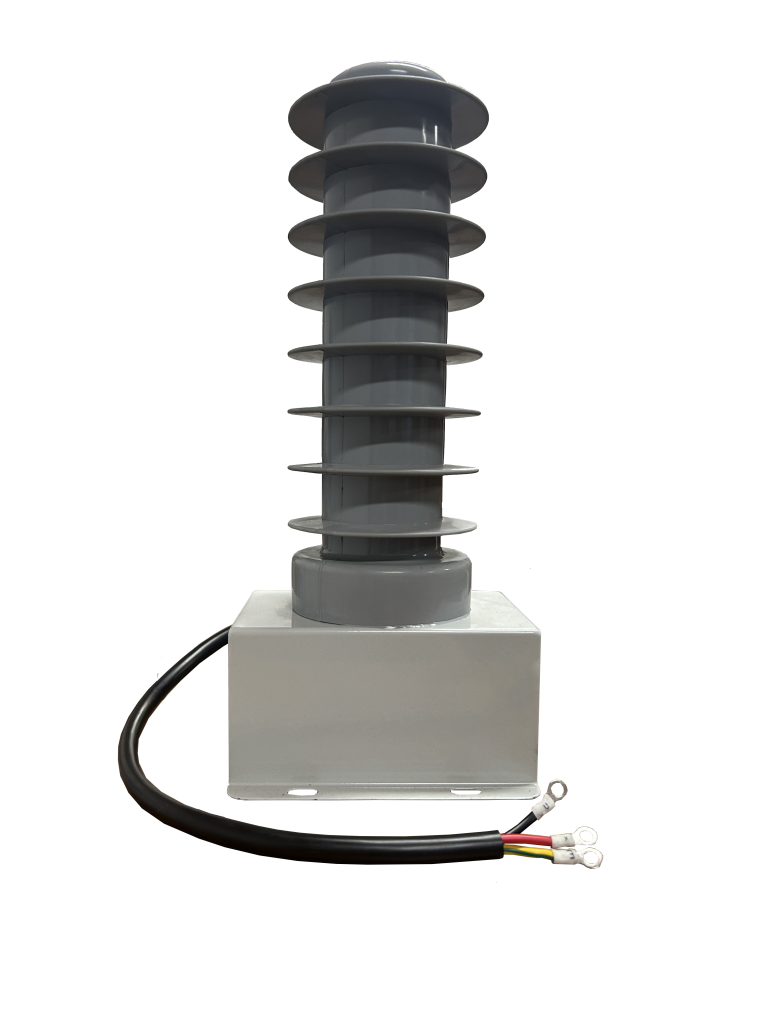

CAPACITOR POWER SUPPLY SERIES PRODUCTS 10KV 13.8KV 27.5KV 35KV

Electrical Parameters:
1，Rated Input Voltage: 10KV
2，Withstand Voltage: 42KV (2min)
3，Impulse Voltage: 80KV (15 times for front and back directions)
4，Rated Power Output: 28VAC, ≥ 10W
5，Main Capacitor Material: H.V. ceramic capacitor 3.6NF
6，Simulated Load Resistance: 50-70 Ω
7，Leakage Current: ≤ 10mA (10/ √ 3 KV)
8，Partial Discharge: ≤ 10PC (0~14.5kV full range)
9，Ambient Temperature: -40℃~+70℃
10，Insulation: Silicone+epoxy resin composite insulation
11，Base Shell: 304 stainless steel
12，Power Supply Principle: CL circuit
13，Reference Standard: Capacitive Power Supply Test Outline/ T/CERS 0006—2020
14，Application: 12kV pole mounted circuit breaker external mounting, internal power supply

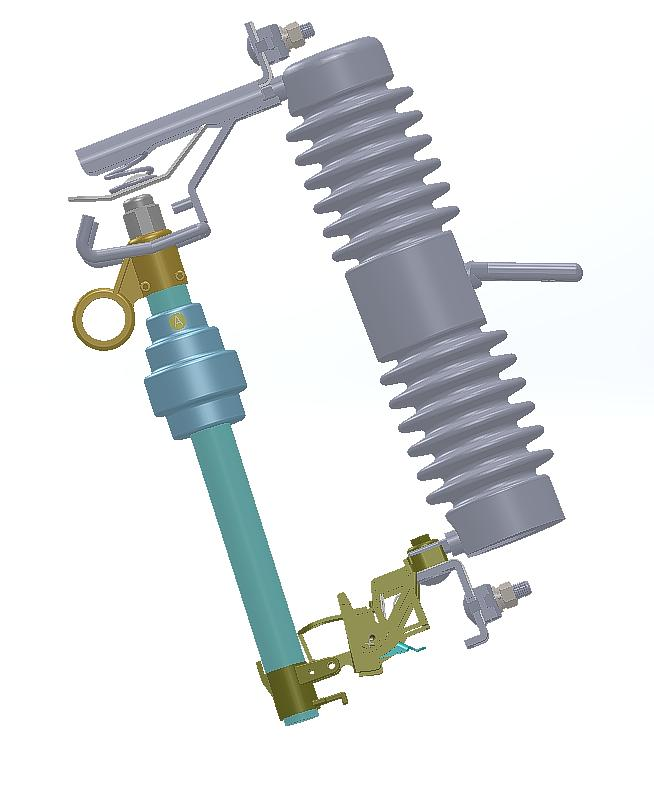

OUTDOOR INTELLIGENT DROP TYPE FUSE SERIES PRODUCTS

技术要点：
1，一二次深度融合设计，内置电子式电流、电压传感器；
2，内置电容分压取能，无需外部电源；
3，整体有功测量精度 0.5S 级、无功计量精度 0.2 级；
4，直接采集电压信号，准确启动单相接地条件；
5，控制单元可带电在线更换，运维更简单；
6，全兼容蓝牙 4G 通信，北斗授时，无线 LORA470 微功耗通讯；
7，有故障预警，防窃电，熔管状态监测等强大功能；
主要功能：
1，采集配变高压侧熔断器位置信号；
2，采集配变高压侧三相电流、三相电压、有功功率、无功功率、
功率因数；
3，高压一体化线损采集（计量），支持专变用户防窃电功能；
4，相间短路故障判断、告警；
5，单相接地故障就地判断、告警；
6，过载告警、潮流变化告警、电压合格率统计等；
7，WiFi 本地通信，支持本地 wifi 运维、无线程序升级；
8，微信小程序实时查看状态；
